Vツインのオートバイの「キャブを横だしに」との依頼です。
画像クリック拡大)
上向いたノーマル
キャブを外して |
![](P4050003.JPG)
このキャブをここに
付けろやと言われました |
![](P4050004.JPG)
なので素直に
外しました |
![](P4050005.JPG)
Vツインの谷間
何かみょ〜に興奮 |
![](P4050006.JPG)
マニフランジが必要
なので |
![](P4050007.JPG)

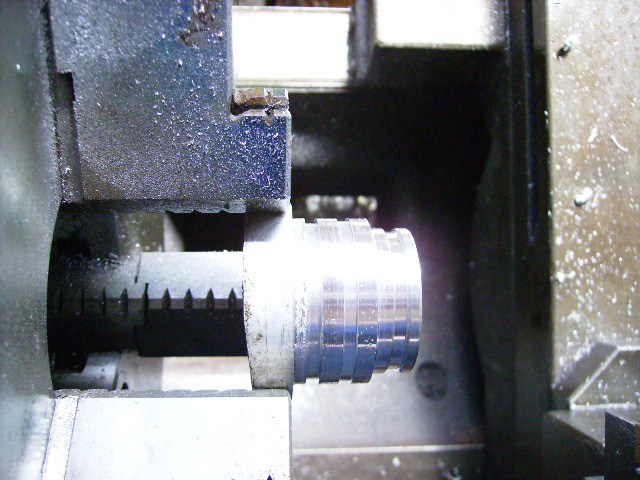

アルミ丸棒を合意の上に咥えさせて |
![](P4050009.JPG)
バイトを出し入れさせて前後にも動かし |
![](P4050010.JPG)
真ん中も貫通させます。 |
![](P4050012.JPG)
きちんとテーパーで
掘りました。 |
![](P4050013.JPG)
旋盤との愛情の
おかげで |
![](P4050014.JPG)
こんなフランジが
完成 |
![](P4050016.JPG)
いてもたっても
居られず挿入 |
![](P4050017.JPG)
キャブ側のフランジも
必要なので |
![](P4050018.JPG)
休憩時間も取らずに
2回戦目突入 |
![](P4070025.JPG)
タップリ時間を掛けて
の工作で満足 |
![](P4070026.JPG)
完成 |
![](P4070029.JPG)
突然ですがもう、
パイプにドッキング |
![](P4070031.JPG)
意外にスペースは
無いのでどうだベな |
![](P4070032.JPG)
案の定足に当たる
お客様「痛てぇべ」 |
![](P4070033.JPG)
じゃチョット斜めに
お客様「まだ当たる」 |
![](P4070034.JPG)
どうだこれで
客「勘弁してくれぃ」 |
![](P4110036.JPG)
そんなコンナで |
![](P4110037.JPG)
位置が決まり
マニとキャブが合体 |
![](P4110005.JPG)
その後はステーなど
製作して |
![](P4110006.JPG)
振動対策を
考えて |
![](P4110007.JPG)
こんな感じに |
![](P4110008.JPG)
収まりましたが
タンクとの干渉が |
![](P4110039.JPG)
ステーも
オシャレなんですが |
![](P4110003.JPG)
無事干渉すること無く付きました |
![](P4110004.JPG)
前から |
![](P4110043.JPG)
後ろから
どうぞ御覧下さい |
|
|
|
|
見ているだけですと簡単に作業が進んでいる様に見えますが
位置きめやレイアウトにフランジ形状の採寸などは、とても時間の掛かる作業なんですよ。
オートバイは丸見えなので取り付けボルトなどもカッコよく仕上げました。
いろんな単品製作を頼まれますが、お客様の情熱があれば私も可能な限り
夢を実現させていただきます。
