珍しく作業工程など写真をとりました。
手が8っポン欲しいです。
タコが助手だったら助かるだろうとおもいます。
完成したら食っちゃえば2度助かるし。
このページはその1
そしてその2へ
その3
その4
![](0121.jpg) |
F島号 モデファイ |
(画像 クリック 拡大↓)
|
![](f7.jpg)
TO4Zをチョイス |
![](f2.jpg)
フランジ製作 |
![](f8.jpg)
すでにFパイプとアダプター付きました |
暇を見ながらの写真撮影なので工程が突然飛びます
|
![](f3.jpg)

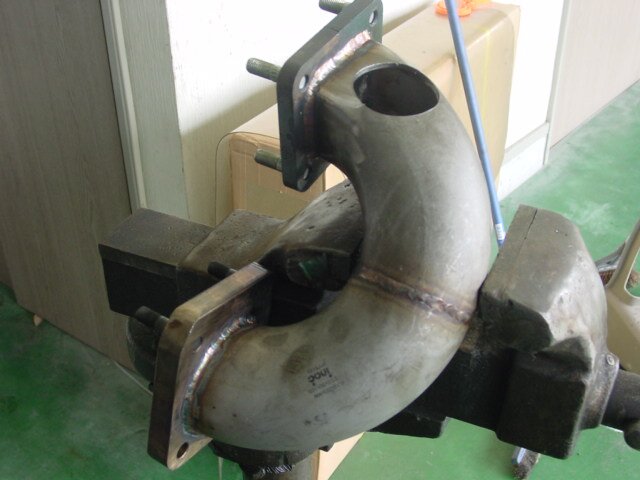

ウエストゲートフランジ取り付け |
![](f10.jpg)
面に合わせて・・ |
![](f11.jpg)
溶接 |
![](f21.jpg)
ウエストゲート仮組み |
![](f12.jpg)
旋盤で何を作ってるのかは⇒ |
![](f13.jpg)
? |
![](f14.jpg)
?? |
![](f15.jpg)
鉄板打ち抜き工具の完成 |
![](f16.jpg)
プレスで押すと |
![](f17.jpg)
御覧のとうり |
![](f18.jpg)
ウエストゲート排気パイプのジョイントのSPベース完成 |
![](f19.jpg)
ただの穴では強度不足だしSPも折れます |
![](f20.jpg)
エンジンルームの上から下までなので2分割 |
![](f22.jpg)
インタークーラーパイピング製作 |
![](f23.jpg)
干渉注意 |
![](f24.jpg)
紙テープで仮組み |
![](f32.jpg)
ビード製作 |
![](f25.jpg)
円筒研磨機
オリジナルです |
![](f26.jpg)
ピストン運動で
ピカピカ |
![](f27.jpg)
で、溶接 |
![](f28.jpg)
仮組み |
![](f29.jpg)
Y股
好い股 |
![](f30.jpg)
70パイに60パイ
|
![](f31.jpg)
溶接 |
![](f33.jpg)
内部 |
![](f34.jpg)
で、1本完成 |
![](f35.jpg)
仮組み⇒ |
![](f36.jpg)
結構神経使います |
![](f37.jpg)

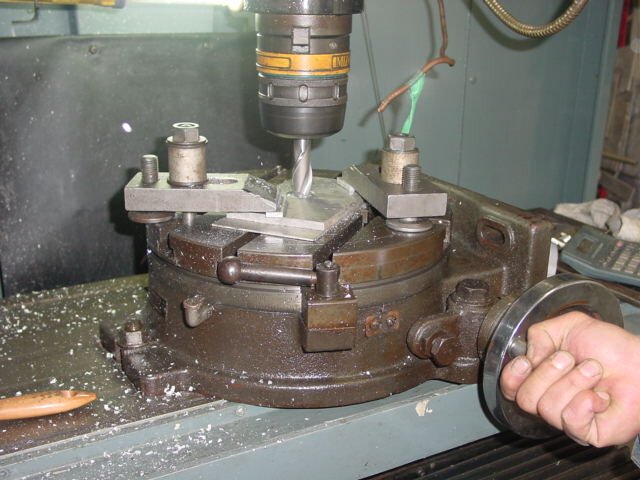

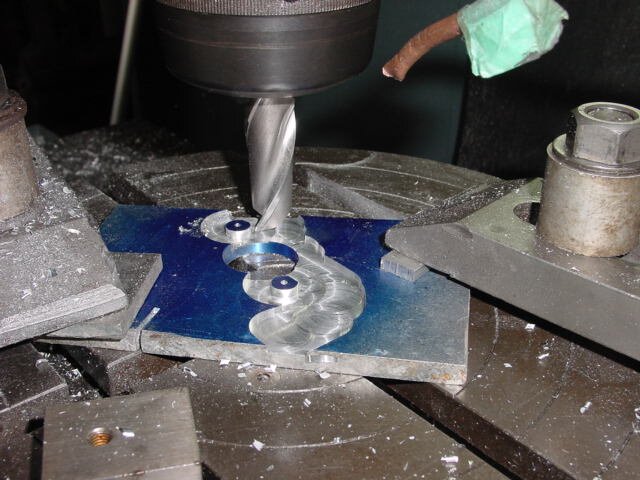

何を削りだすかは⇒ |
![](f38.jpg)
NCフライスですが
ロータリーテーブル活用 |
![](f39.jpg)
? |
![](f40.jpg)
完成したベースを
|
![](f41.jpg)
この100パイのパイプにドッキング |
![](f42.jpg)
ぴったりハマリます |
![](f43.jpg)
エアプロセンサーのベースでした |
![](f44.jpg)
サクションパイプの完成 |
![](f45.jpg)

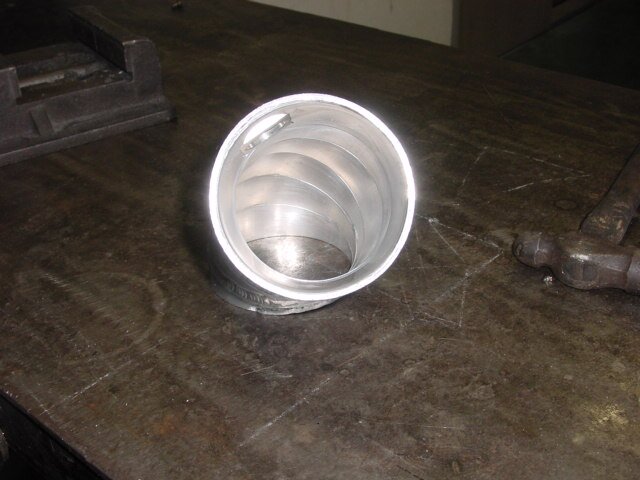

内部 |
|
|
|
全て私の手作業なので時間は掛かりますが手間はかけます。
